Montaje de un batidor con 2 paneles de parcheo:
·Cada pareja debe conectar e instalar el cableado (2 cables) de una roseta de toma doble a panel de parcheo asta el puesto de trabajo através de canaletas y en el panel de tomas de corriente.
Herramientas:
·Herramientas básicas de electricista:
·Tijera de electricista
·Destornilladores plano y estrella
·Alicates universales
·Cortacables
·Barrena
·Metro
·Herramientas de dibujo
·Martillo y punzón
Materiales:
·Cable de pares trenzados UTP
·Marcadores tipo anilla para cables UTP
·Un bastidor de 19´´ abiertos con todos los accesorios de montaje y fijación
·Un switch de 19´´
·Un panel de parcheo
·Conectores R-45
·4 metros de cable de pares trenzados UTP
Fotos del montaje:
·Cada pareja debe conectar e instalar el cableado (2 cables) de una roseta de toma doble a panel de parcheo asta el puesto de trabajo através de canaletas y en el panel de tomas de corriente.
Herramientas:
·Herramientas básicas de electricista:
·Tijera de electricista
·Destornilladores plano y estrella
·Alicates universales
·Cortacables
·Barrena
·Metro
·Herramientas de dibujo
·Martillo y punzón
Materiales:
·Cable de pares trenzados UTP
·Marcadores tipo anilla para cables UTP
·Un bastidor de 19´´ abiertos con todos los accesorios de montaje y fijación
·Un switch de 19´´
·Un panel de parcheo
·Conectores R-45
·4 metros de cable de pares trenzados UTP
Fotos del montaje:
Montaje de puesto en áreas de trabajo:
Para hacer este montaje se han de seguir los siguientes pasos:
1ºFijar las canaletas dobles y la caja de registro como marca el esquema
2ºSe pasan los cables eléctricos por las canaletas sacando 4 cables del puesto de trabajo uno para la red eléctrica, y otro para el sistema de alimentación SAI, estos 4 cables dos de cada van a la caja de registro que a la vez salen otros 2 cables para la alimentación del el swich
3ºSiguiendo el anterior montaje se conecta el cableado del switch a las rosetas del área de trabajo
4ºUna vez echo todo esto se comprueba la instalación
Objetivo:
·Montar una red de área local para un puesto en el área de trabajo
Herramientas:
·Herramientas básicas de electricista:
·Tijera de electricista
·Destornilladores plano y estrella
·Alicates universales
·Cortacables
·Barrena
·Metro
·Crimpadora
·Polímetro
·Una SAI
·Herramientas de dibujo
·Martillo y punzón
Materiales:
·Tablero de aglomerado
·1 cajas de superficie para montar el puesto de trabajo
·Una base shuko rojas
·Una base shuko blanca
·Toma para las cajas de superficie de los puestos de trabajo
·Una roseta de superficie
·1,5 metros de canaleta
·Cable de 20 mm (hilo de linea eléctrica)
·Un latiguillo RJ-45
·5 metros de cable trenzado (UTP)
·Una caja de registro
·Una fuente de alimentación
¿Que es una SAI?(Sistema de Alimentación Interrumpida)
Proyecto:
Para hacer este montaje se han de seguir los siguientes pasos:
1ºFijar las canaletas dobles y la caja de registro como marca el esquema
2ºSe pasan los cables eléctricos por las canaletas sacando 4 cables del puesto de trabajo uno para la red eléctrica, y otro para el sistema de alimentación SAI, estos 4 cables dos de cada van a la caja de registro que a la vez salen otros 2 cables para la alimentación del el swich
3ºSiguiendo el anterior montaje se conecta el cableado del switch a las rosetas del área de trabajo
4ºUna vez echo todo esto se comprueba la instalación
Objetivo:
·Montar una red de área local para un puesto en el área de trabajo
Herramientas:
·Herramientas básicas de electricista:
·Tijera de electricista
·Destornilladores plano y estrella
·Alicates universales
·Cortacables
·Barrena
·Metro
·Crimpadora
·Polímetro
·Una SAI
·Herramientas de dibujo
·Martillo y punzón
Materiales:
·Tablero de aglomerado
·1 cajas de superficie para montar el puesto de trabajo
·Una base shuko rojas
·Una base shuko blanca
·Toma para las cajas de superficie de los puestos de trabajo
·Una roseta de superficie
·1,5 metros de canaleta
·Cable de 20 mm (hilo de linea eléctrica)
·Un latiguillo RJ-45
·5 metros de cable trenzado (UTP)
·Una caja de registro
·Una fuente de alimentación
¿Que es una SAI?(Sistema de Alimentación Interrumpida)
·Es un dispositivo que permite mantener la alimentación eléctrica durante un brebe periodo de tiempo despues de la interrupción de suministro eléctrico en el edificio o zona de la instalación
jueves, 3 de marzo de 2011
Red local con tomas RJ-45 de superficie:
Para hacer este montaje se han de seguir los diguientes pasos
Para hacer este montaje se han de seguir los diguientes pasos
1ºSe mide y se marca haciendo el esquema
2ºSe colocan las canaletas y se pasan los cables
3ºCon la herramienta de pelado se quita la funda aislante
4ºSe ponen las rosetas de superficie
5ºSe comprueba su funcionamiento
Objetivo:
Crear una red local con tomas RJ-45 conectadas a un hub (instalacion basica para las conecsiones de un edificio.)
Herramientas:
·Herramientas báicas de electricista
·Peladora de cables trenzados
·Herramienta de corte e inseción
·Comprovador de cables de red
Materiales:
·Panel de aglomerado
·4 rosetas RJ-45 de superficie
·Canaleta plastica
·Cable de par trenzado cable UTP
Proyecto:
2ºSe colocan las canaletas y se pasan los cables
3ºCon la herramienta de pelado se quita la funda aislante
4ºSe ponen las rosetas de superficie
5ºSe comprueba su funcionamiento
Objetivo:
Crear una red local con tomas RJ-45 conectadas a un hub (instalacion basica para las conecsiones de un edificio.)
Herramientas:
·Herramientas báicas de electricista
·Peladora de cables trenzados
·Herramienta de corte e inseción
·Comprovador de cables de red
Materiales:
·Panel de aglomerado
·4 rosetas RJ-45 de superficie
·Canaleta plastica
·Cable de par trenzado cable UTP
Proyecto:
Fotos del montaje:domingo, 13 de febrero de 2011
jueves, 27 de enero de 2011
Montaje de una pequeña red local con tres puestos y un hub (o switch):
Para hacer este montaje se han de seguir los siguientes pasos:
1ºSobre el panel realiza el montaje de las canaletas.Pon un tramo de canaleta y una caja de mecanismo para la base de shuko, separada de las canaletas de la red local.
2ºIntrodice el cableado con los latiguillos RJ-45 en la canaleta direjelos a la misma salida donde estará el hub.
3ºTapa las canaletas enciende el hub mira que se enciendan todos los led.
4ºComprueva su funcionamiento con un ordenador (no hemos echo la prueba con el ordenador por falta de el hub).
Objetivo del montaje:
Montar una red local básica con los latiguillos contruidos
Herramientas:
·Herramientas básicas de electricista:
·Tijera de electricista
·Destornilladores plano y estrella
·Alicates universales
·Cortacables
·Barrena
·Metro
·Herramientas de dibujo
·Martillo y punzón
Materiales:
·Tablero de aglomerado
·4 latiguillos RJ-45 para cable trenzado
·Un Hub o switch de al menos 4 puertos
·Una caja de mecanismos para la canaleta
·Canales de superficie
·Piezas de encaje 3 de codo y 3 de T
Prollecto:
Para hacer este montaje se han de seguir los siguientes pasos:
1ºSobre el panel realiza el montaje de las canaletas.Pon un tramo de canaleta y una caja de mecanismo para la base de shuko, separada de las canaletas de la red local.
2ºIntrodice el cableado con los latiguillos RJ-45 en la canaleta direjelos a la misma salida donde estará el hub.
3ºTapa las canaletas enciende el hub mira que se enciendan todos los led.
4ºComprueva su funcionamiento con un ordenador (no hemos echo la prueba con el ordenador por falta de el hub).
Objetivo del montaje:
Montar una red local básica con los latiguillos contruidos
Herramientas:
·Herramientas básicas de electricista:
·Tijera de electricista
·Destornilladores plano y estrella
·Alicates universales
·Cortacables
·Barrena
·Metro
·Herramientas de dibujo
·Martillo y punzón
Materiales:
·Tablero de aglomerado
·4 latiguillos RJ-45 para cable trenzado
·Un Hub o switch de al menos 4 puertos
·Una caja de mecanismos para la canaleta
·Canales de superficie
·Piezas de encaje 3 de codo y 3 de T
Prollecto:
Fotos del montaje:
Comprobación del funcionamiento con la centralita:
jueves, 20 de enero de 2011
·Una red la forman dos o más equipos informáticos. Cada equipo que forma la red se denominan participantes.
para que exista una comunicación entre todos los participantetes de una red, deben estar conectados al mismo medio físico y además, ´´hablar´´ el mismo lenguaje.
Se llama Red de Área Local (LAN) al conjunto de equipos participantes que pertenecen a una red dentro de un mismo edificio o estancia
Se denomina topología a la forma física de conectar dichos equipos entre sí.
Existen diferentes topologías de redes (en anillo, en bus etc.) pero la más conocida y utilizada es la topología en estrella.
Características:
·Si un ordenador se avería la red sigue funcionando
·Utiliza una tecnología Ethernet
·Puede funcionar a 10Mbs/s; 100Mbs/s; 1000Mbs/s
jueves, 13 de enero de 2011
Construción de un latiguillo Ethernet:
Para hacer este montaje se han de seguir los siguientes pasos:
1ºCorta el tramo de cable de unos 60 o 80cm, pasa el tatiguillo aislante con la parte masestrecha hacia dentro del cable, utilizando la herramienta de pelado retira la funda aislante de los extremos del cable a una medida de 1,5 cm aprox
4ºCrimpalo con las tenazas, y mira su correcto funcionamiento con el comprobador de cables de red
Para hacer este montaje se han de seguir los siguientes pasos:
1ºCorta el tramo de cable de unos 60 o 80cm, pasa el tatiguillo aislante con la parte masestrecha hacia dentro del cable, utilizando la herramienta de pelado retira la funda aislante de los extremos del cable a una medida de 1,5 cm aprox
2ºOrdena los cables teniendo en cuenta el codico de colores como muestra la imagen:
3ºColocz el conector RJ-45 en unos de los extremos asegurandose de que no se muevan de posicion al meterlos en el
4ºCrimpalo con las tenazas, y mira su correcto funcionamiento con el comprobador de cables de red
Herramientas:
·Pelador de cables de pares trenzados
·Tenaza de crimpar
·Corta cables
·Comprobador de cables de red
Materiales:
·2 conectores RJ-45 para cable UTP
·2 fundas aislantes para RJ-45
·1 metro de cable para pares trenzados UTP
Fotos del montaje:
jueves, 18 de noviembre de 2010
Montaje de una con centralita privada de usuario analógica:
Para hacer este montaje se han de seguir los siguientes pasos
1ºSe mide y se marca haciendo el esquema de como lo queremos realizar
2ºColocamos las rosetas y el ptr junto a las canaletas
3ºCortas el cable con una medida aprox. conectando el PTR a la centralita privada del usuario analógico
4º Sacamos los cables a las rosetas numerando los cables para llevarlos a su roseta correspondiente
5ºConectamos las rosetas y comprobamos su funcionamiento
Herramientas:
·Herramientas básicas de electricista:
·Tijera de electricista
·Destornilladores plano y estrella
·Alicates universales
·Cortacables
·Barrena
·Metro
·Herramientas de dibujo
·Martillo y punzón
Materiales:
·Tablero de aglomerado
·Dos metros de cable telefónico paralelo bifilar (las medidas pueden variar, es recomendable utilizar el cable adecuado para evitar imprevistos)
·Siete rosetas telefónicas de superficie
·Uno PTR
·Dos teléfonos
·Un latiguillo con conectores RJ-11, lo puedes hacer tu mismo con un par de conectores RJ-11, un poco de cable y una crimpadora.
·Canales de superficie
·Piezas de encaje 3 de codo y 3 de T
·Una toma de corriente
·Una centralita privada
Proyecto:

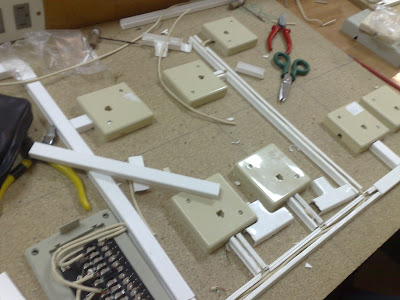

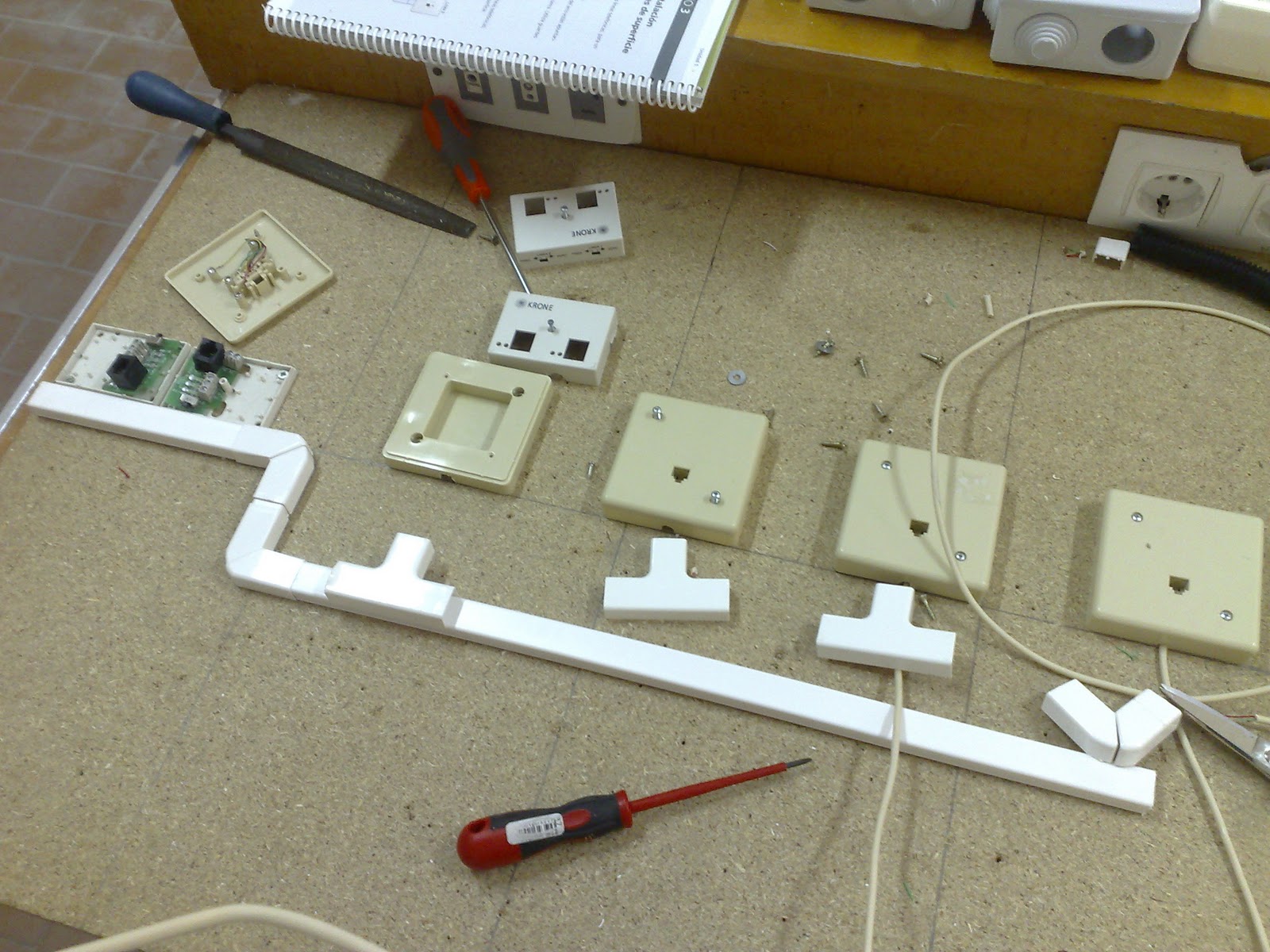

Fotos del montaje:
Comprobación del funcionamiento con el comprobador de conectores RJ-45:
Para hacer este montaje se han de seguir los siguientes pasos
1ºSe mide y se marca haciendo el esquema de como lo queremos realizar
2ºColocamos las rosetas y el ptr junto a las canaletas
3ºCortas el cable con una medida aprox. conectando el PTR a la centralita privada del usuario analógico
4º Sacamos los cables a las rosetas numerando los cables para llevarlos a su roseta correspondiente
5ºConectamos las rosetas y comprobamos su funcionamiento
Herramientas:
·Herramientas básicas de electricista:
·Tijera de electricista
·Destornilladores plano y estrella
·Alicates universales
·Cortacables
·Barrena
·Metro
·Herramientas de dibujo
·Martillo y punzón
Materiales:
·Tablero de aglomerado
·Dos metros de cable telefónico paralelo bifilar (las medidas pueden variar, es recomendable utilizar el cable adecuado para evitar imprevistos)
·Siete rosetas telefónicas de superficie
·Uno PTR
·Dos teléfonos
·Un latiguillo con conectores RJ-11, lo puedes hacer tu mismo con un par de conectores RJ-11, un poco de cable y una crimpadora.
·Canales de superficie
·Piezas de encaje 3 de codo y 3 de T
·Una toma de corriente
·Una centralita privada
Proyecto:
es una simulación de la centralita al no tener para todos los grupos se le puso esta caja de conexiones:
Comprobación del funcionamiento con el comprobador de conectores RJ-45:
jueves, 4 de noviembre de 2010
Reparación de la centralita:
·Problema: un par de líneas la 3 y la 5 se dieron un enganchón y se cortaron los cables
·Reparación: de lo mas simple se renueva un cable por otro y se conecta a sus rosetas
·La comprobación del montaje anterior se hizo después de la reparación y con sigo se comprobó de que la centralita funcionaba
·Problema: un par de líneas la 3 y la 5 se dieron un enganchón y se cortaron los cables
·Reparación: de lo mas simple se renueva un cable por otro y se conecta a sus rosetas
·La comprobación del montaje anterior se hizo después de la reparación y con sigo se comprobó de que la centralita funcionaba
miércoles, 3 de noviembre de 2010
Practicas con la centralita:
Objetivo: se trata de conocer las principales funciones de una centralita como elemento de comunicación entre teléfonos.Para ello contamos con una centralita externa analógica y seis extenciones analógicas.
procedimiento:
1ºIdentificamos los elementos de la centralita y localizamos cual es la linea que se conecta a la roseta de la red telefónica. Después recomendamos las extensiones que estarán conectadas al exterior
2ºAhora tomaremos 4 teléfonos y los conectaremos a cuatro rosetas
Llamadas internas:
·Efectuar un llamada entre extensiones de la extensión ´´1´´ a la ´´2´´
·Efectuar una llamada entre extensiones de la extensión ´´3´´ a la ´´4´´
Llamada general:
·El teléfono 1 descuelga y marcando el 7 sonaran todos los teléfonos
Llamada personal:
·Esta centralita permite enviar una secuencia de tonos cortos después de uno largo para reconocer a quien llama, aunque otros teléfonos estén cerca de este.
·Ejm. Vamos realizar una llamada personal al teléfono ´´3´´, así desde la extensión ´´1´´ levantamos y llamamos marcamos el numero ´´73´´ y sonara en la extensión ´´3´´ largo, corto, corto, corto
Transmitir una llamada:
·En este caso necesitarias que alguien haga a una llamada externa entrante, es decir estar conectada a la red telefónica y recibir una llamada o bien con otra centralita y desde una de sus extensiones o ejecutar un llamada entre extensiones ahora supongamos que recibimos la llamada de la extensión ´´1´´ pero el destinatario es ´´3´´.
Desde la extensión ´´1´´ y con la llama entrante mantenida marcaremos directamente la 3 si tras 30segundos el 3 no a descolgado, la llamada vuelve estomáticamente a la ´´1´´
Objetivo: se trata de conocer las principales funciones de una centralita como elemento de comunicación entre teléfonos.Para ello contamos con una centralita externa analógica y seis extenciones analógicas.
procedimiento:
1ºIdentificamos los elementos de la centralita y localizamos cual es la linea que se conecta a la roseta de la red telefónica. Después recomendamos las extensiones que estarán conectadas al exterior
2ºAhora tomaremos 4 teléfonos y los conectaremos a cuatro rosetas
Llamadas internas:
·Efectuar un llamada entre extensiones de la extensión ´´1´´ a la ´´2´´
·Efectuar una llamada entre extensiones de la extensión ´´3´´ a la ´´4´´
Llamada general:
·El teléfono 1 descuelga y marcando el 7 sonaran todos los teléfonos
Llamada personal:
·Esta centralita permite enviar una secuencia de tonos cortos después de uno largo para reconocer a quien llama, aunque otros teléfonos estén cerca de este.
·Ejm. Vamos realizar una llamada personal al teléfono ´´3´´, así desde la extensión ´´1´´ levantamos y llamamos marcamos el numero ´´73´´ y sonara en la extensión ´´3´´ largo, corto, corto, corto
Transmitir una llamada:
·En este caso necesitarias que alguien haga a una llamada externa entrante, es decir estar conectada a la red telefónica y recibir una llamada o bien con otra centralita y desde una de sus extensiones o ejecutar un llamada entre extensiones ahora supongamos que recibimos la llamada de la extensión ´´1´´ pero el destinatario es ´´3´´.
Desde la extensión ´´1´´ y con la llama entrante mantenida marcaremos directamente la 3 si tras 30segundos el 3 no a descolgado, la llamada vuelve estomáticamente a la ´´1´´
sábado, 30 de octubre de 2010
Montaje de una insta. RTB con conexión a internet por ADSL:
Proyecto:
Para hacer este montaje se han de seguir los siguientes pasos:
1ºSe mide y se marca haciendo el esquema para guiarnos en el montaje
2ºCortas el cable con una medida aprox. conectando el PTR y lo llevas al Spliter conectándolo a el y de el se sacan 2 cables uno de datos y otro de datos en este caso serán 3 rosetas conectadas entre si de voz y 1 de datos
3ºCon el punzón fijas las rosetas y el PTR
4ºSe aproximan las medidas de las canaletas por donde pasara el cable
5ºSe conectan las rosetas las 3 de voz y la única de datos directamente con el cable
6ºSe comprueba el funcionamiento y listo
Herramientas:
·Herramientas básicas de electricista:
·Tijera de electricista
·Destornilladores plano y estrella
·Alicates universales
·Cortacables
·Barrena
·Metro
·Herramientas de dibujo
·Martillo y punzón
1ºSe mide y se marca haciendo el esquema para guiarnos en el montaje
2ºCortas el cable con una medida aprox. conectando el PTR y lo llevas al Spliter conectándolo a el y de el se sacan 2 cables uno de datos y otro de datos en este caso serán 3 rosetas conectadas entre si de voz y 1 de datos
3ºCon el punzón fijas las rosetas y el PTR
4ºSe aproximan las medidas de las canaletas por donde pasara el cable
5ºSe conectan las rosetas las 3 de voz y la única de datos directamente con el cable
6ºSe comprueba el funcionamiento y listo
Herramientas:
·Herramientas básicas de electricista:
·Tijera de electricista
·Destornilladores plano y estrella
·Alicates universales
·Cortacables
·Barrena
·Metro
·Herramientas de dibujo
·Martillo y punzón
Materiales:
·Tablero de aglomerado
·Dos metros de cable telefónico paralelo bifilar (las medidas pueden variar, es recomendable utilizar el cable adecuado para evitar imprevistos)
·Cuatro rosetas telefónicas de superficie
·Un PTR
·Dos teléfonos
·Un latiguillo con conectores RJ-11, lo puedes hacer tu mismo con un par de conectores RJ-11, un poco de cable y una crimpadora.
·Canales de superficie
·Piezas de encaje 3 de codo y 3 de T
·Tablero de aglomerado
·Dos metros de cable telefónico paralelo bifilar (las medidas pueden variar, es recomendable utilizar el cable adecuado para evitar imprevistos)
·Cuatro rosetas telefónicas de superficie
·Un PTR
·Dos teléfonos
·Un latiguillo con conectores RJ-11, lo puedes hacer tu mismo con un par de conectores RJ-11, un poco de cable y una crimpadora.
·Canales de superficie
·Piezas de encaje 3 de codo y 3 de T
·Un splitter ADSL
Fotos del montaje:
Suscribirse a:
Entradas (Atom)
